정현 돌격: | 600kgf | 충격 돌격: | 1200kgf |
---|---|---|---|
주파수 범위: | 5~2000Hz | 계속 진지변환: | 51mm |
최고 속도: | 2m/s | 최대 가속도: | 981m/s2 |
최대 부하: | 120kg | ||
하이 라이트: | 셰이커 시험 장비,진동 실험실 장비 |

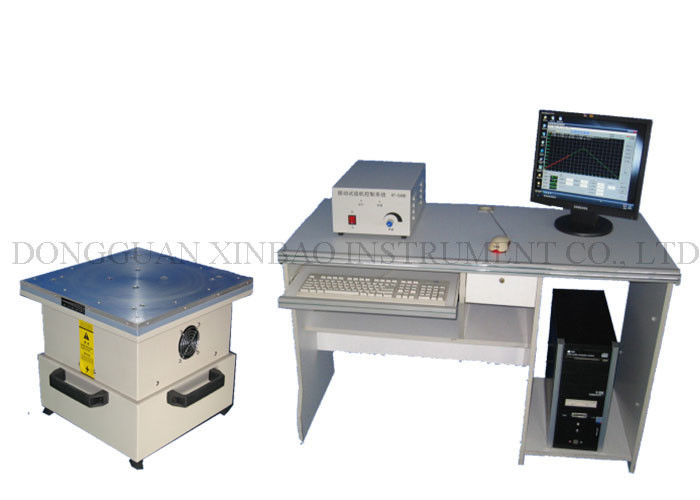

전기 역학 진동 시험기 잘 설계되는 동적인 원형 해골
신청:
우리는 전기 역학 고주파 진동 검사자, 전기 역학 셰이커 시리즈 제품의 제조자, 채택했습니다 ‘두 배 자석 회로 구조’입니다, ‘자가 생성 해골 활동 X, Y의 Z 3 축선 사인 곡선 진동 시험에서’는, ‘공수 지원’ 및 ‘롤러 베어링 및 선형 지도’, ‘포이 고립’ 진보된 현대 기술 및 특별한 기술을, 완료될 수 있습니다 돌고 광대역 무작위 진동 시험은, 고아한 (반 - 정현, 사다리꼴, 톱니 파동) 맥박 및 충격 응답 스펙트럼에 의해 완료되기 위하여 시험합니다. 이 제품은 국가 방위, 무기, 항공, 항공 우주, 커뮤니케이션, 전자공학, 전기 제품, 커뮤니케이션, 가정용품 및 다른 분야에서 널리 이용됩니다.
전기 역학 셰이커 체계/진동 테이블을 시험하는 3개의 축선 진동은 특색짓습니다:
1. 더 높은 단계 축 공명 빈도와 더불어 잘 설계되는 동적인 원형 해골.
2. 2 자석 회로, 자속 누설 낮고, 조밀한 구조 합리.
3. 로커 막대 롤러 베어링 똑바로와 수입품 동쪽으로 향하게 한 합성 몸 뻣뻣함 오리엔테이션, 괴상한 적재 능력.
4. 호르몬 사용에 전념하는 포이 고립 기초, 이동할 수 있는 편익의 임명.
5. 선진 기술은 체계의 주위에 그것에게 높은 신뢰성의 동적인 원형을 지키기 위하여 움직입니다.
6. 새로운 덕트 디자인은 냉각 효과를 강화합니다.
7. 공전 뻣뻣함, 진동 테이블 수용량을 올리는 방위 소기구의 동적인 뻣뻣함은, 저주파 성과를 개량합니다.
시스템 성능 모수
진동 테이블 | ||
정현 돌격 | 600kgf | |
무작위 돌격 | 600kgf | |
충격 돌격 | 1200kgf | |
주파수 영역 | 5~2000Hz | |
계속 진지변환 | 51mm | |
진지변환의 충격 | 51mm | |
최고 속도 | 2m/s | |
최대 가속도 | 981m/s2 | |
이동하는 코일 직경 | Φ150mm | |
괴상한 순간을 허용하십시오 | >190N.m | |
연결 점을 적재하십시오 | 6 piont | |
이동 부분의 상당 질량 | 6kg | |
(표준) 싱크대 나사 크기 | M8 | |
나사 배치 테이블 (직경, 경계선) | Φ100mm에 8, Φ에 8, 200mm. | |
축 고립 빈도 | <3Hz | |
최대 부하 | 120Kg (고객 요구 45Kg) | |
자속 누설 | <1mT | |
차원 (포장 없이) (L×W×H) | 1600mm×985mm×850mm | |
진동 테이블 무게 | 1850kg | |
증폭기 산출 | 8kVA | |
SNR | >65dB | |
체계 보호 | 전체 전력 증폭기는 가지고 있습니다: 어떤 결함든지 생길 때, 격자 과전압, undervoltage 파워 그리드 단계, 논리적인 실패, 힘 단위 보호, 힘 단위 온도, 산출 overcurrent, 산출 과전압, 전력 공급, 진지변환 단위, 단위 체온, 외부 결합, 등 보호 회로는 산출, 소리 및 빛 경보를 끕니다. 위 보호 이외에, 그것에는 또한 포용력 보호의 방어적인 기능 RMS 가치, 달리기 개량과 같은 비상 정지 장치가 있습니다. | |
정격 출력 전압 | 120Vrms | |
증폭기 효율성 | >95% | |
팬 | ||
힘 | 0.75kW | |
기류 | 0.3m3/s | |
덕트 직경 | 120mm | |
압력 | 0.048kgf/cm2 | |
수직 신축 테이블 | ||
테이블 크기 | 600mm×600mm | |
상당 질량 | 23kg | |
위 빈도 | 2000Hz | |
싱크대 물자 | 알루미늄 | |
수평한 활주 | ||
테이블 크기 | 600mm×600mm | |
간격 | 30mm | |
싱크대 무게 | 36kg | |
빈도 | 2000Hz | |
방위 수 | 1 | |
방위 무게 | 0.58kg | |
연결관 무게 | 1.4kg | |
최대 부하 | 300kg | |
싱크대 물자 | 알루미늄 |
진동 관제사 | |
수로의 수에 들어가십시오 | 2개의 전압 수로, 2는 수로를 위탁합니다 |
출력 채널의 수 | 1 드라이브 산출, 1 콜라 산출 |
해결책 | 24 조금 디지털-투-아날로그 변환기 (DAC/ADC) |
반대로 - 앨리어싱 여과기 | 디지털 방식으로 여과기, 160dB/10월 보다는 더 중대한 stopband 묽게함 플러스 아날로그 앤티앨리어싱 여과기 |
연결 방법 | AC 미분, AC는, DC 미분, IEPE 단 하나 끝난, DC (선택) TEDS, 책임 단 하나 끝났습니다 |
범위에 들어가십시오 | ± 10 VPEAK |
제어 소프트웨어 | 정현 통제, 무작위 통제, 전형적인 충격 통제, 울리는 수색 및 존재 |
